近日,由大经中医提交的专利申请《一种用于中医诊脉仪的压阻式压力传感器放大电路》正式通过国家知识产权局审定,获批“实用新型专利”。这是大经中医开展脉诊仪核心技术攻关取得的又一项重要成果。
众所周知,脉诊在中医四诊中占有重要地位,对医生了解患者病情具有重要的指导作用。由于脉诊工作的客观性与重要性,脉诊设备一直是中医技术装备研发的焦点与难点。
脉诊仪的基本逻辑就是通过压力传感器采集患者的脉搏信号,再通过人工智能脉象识别算法进行数据读取与分析,给出智能诊断结果。
在此过程中,传感器与测量电路的准确性对于脉诊结果具有决定性的作用。大经中医此次获批的专利技术即提出了一种用于中医诊脉仪的压阻式压力传感器放大电路,能更好地匹配传感器,实现脉诊的精准判断。

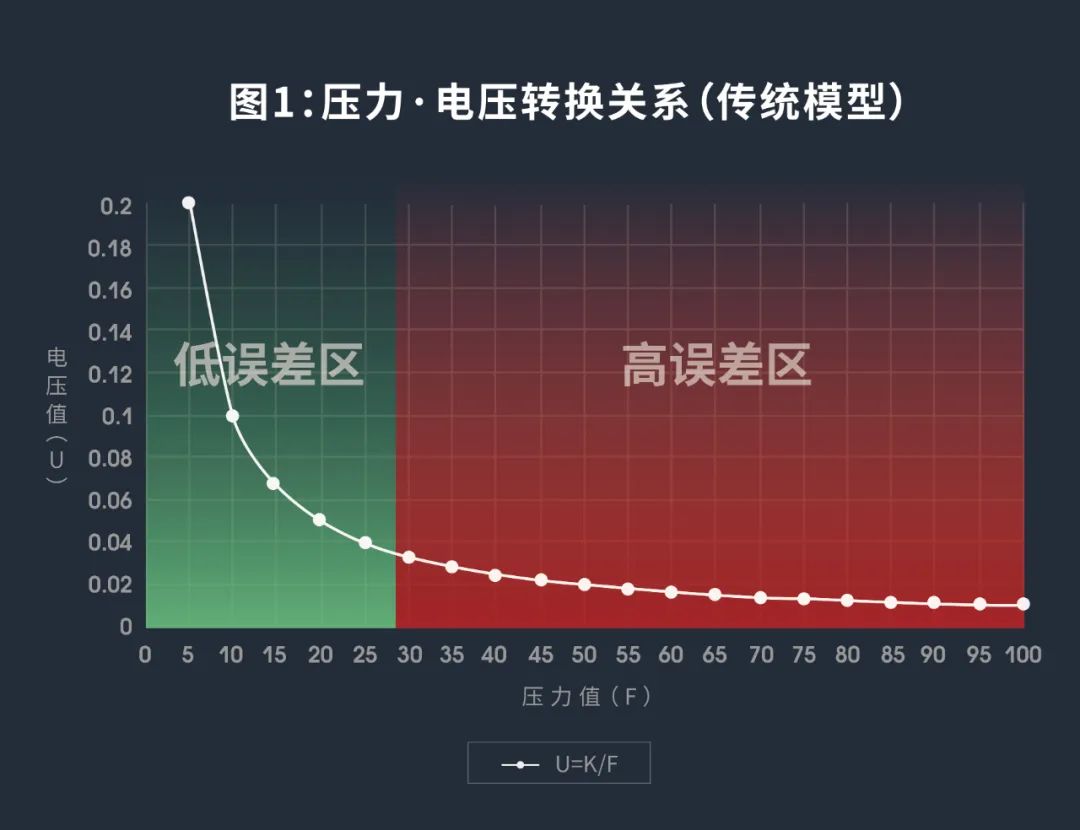

通常情况下,脉诊仪压力传感器的压力F和电阻R的倒数成正比,F=J/R(J为常数)。如果采用传统电路,放大器的输出电压与压力成反比:U=K/F(K为常数),如图(1)所示。在向传感器施加较小压力时,电压的变化较为明显。但是,随着施加压力的不断增加,电压的变化逐渐趋小,这也就意味着传感器的灵敏度逐渐降低,电路噪声对最终结果的影响也越来越大。
这一电路特性反映在脉诊设备中就表现出,浮取切脉时,脉诊仪的数据较为准确,到中取和沉取时,脉诊仪的的准确性就会大幅下降。

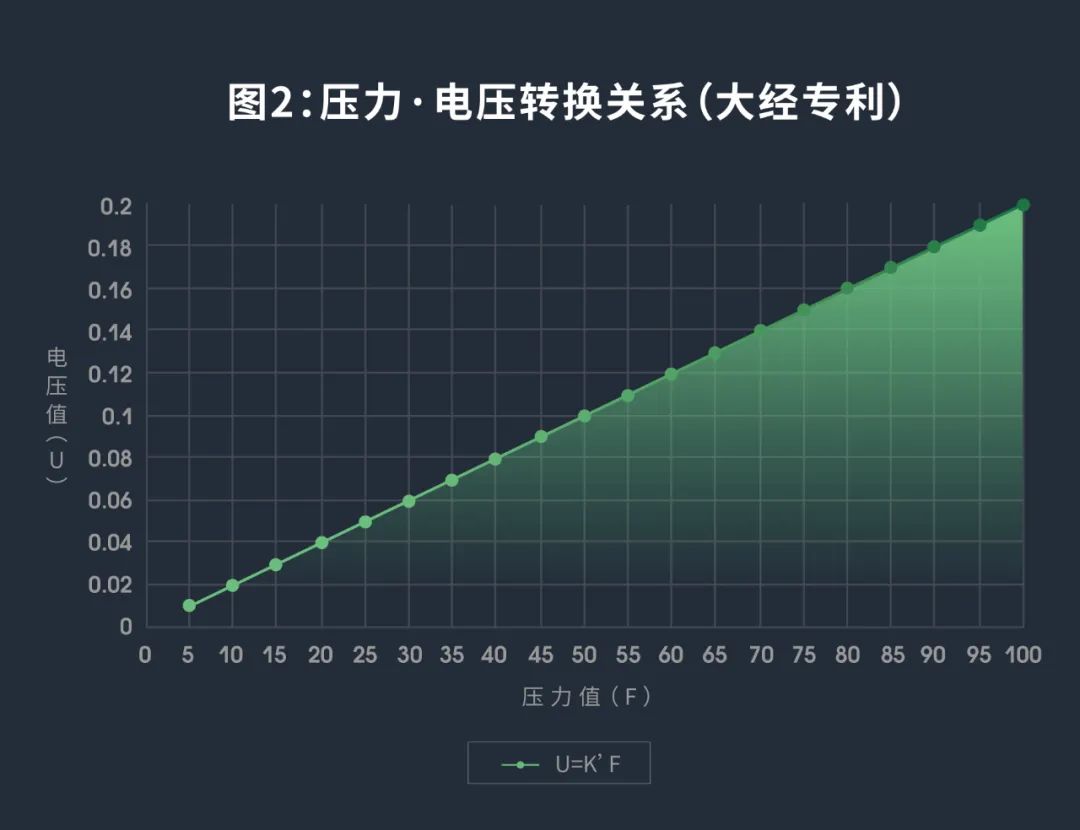

大经中医的技术创新在于,通过全新的电路设计,对传感器的输出电压进行非线性校正,使放大器的输出与传感器所受压力成正比,即U=K'F,U为放大器的输出,K'为电路变换后的常数(如图2)。
新的电路设计带来了3大优势:
1.易处理。传统方式下,传感器采集到的数据需要通过算法进行非线性校正,才能获得正确的压力值,交给脉象识别系统进行判断。新技术将原来压力和电压的非线性关系变成线性关系后,可直接得到精确的压力数据,简化了后期对数据的处理难度。
2.更精准。传统方式下,在压力较小时,很小的压力变化,即可带来放大器较大的输出电压变化,但随着压力的增加,电压变化逐渐趋小。这就带来了一对矛盾,在压力较小时,AD转换器需要较低的电压分辨率,压力较小时,却需要较高的电压分辨率。实际使用中,只能折中处理,造成压力较小时电压分辨率的浪费,压力较大时电压分辨率又显不足。新技术条件下,无论压力值如何变化,精确度都不会随压力变化而降低。无论浮取、中取还是沉取,都能保证同样的精度。

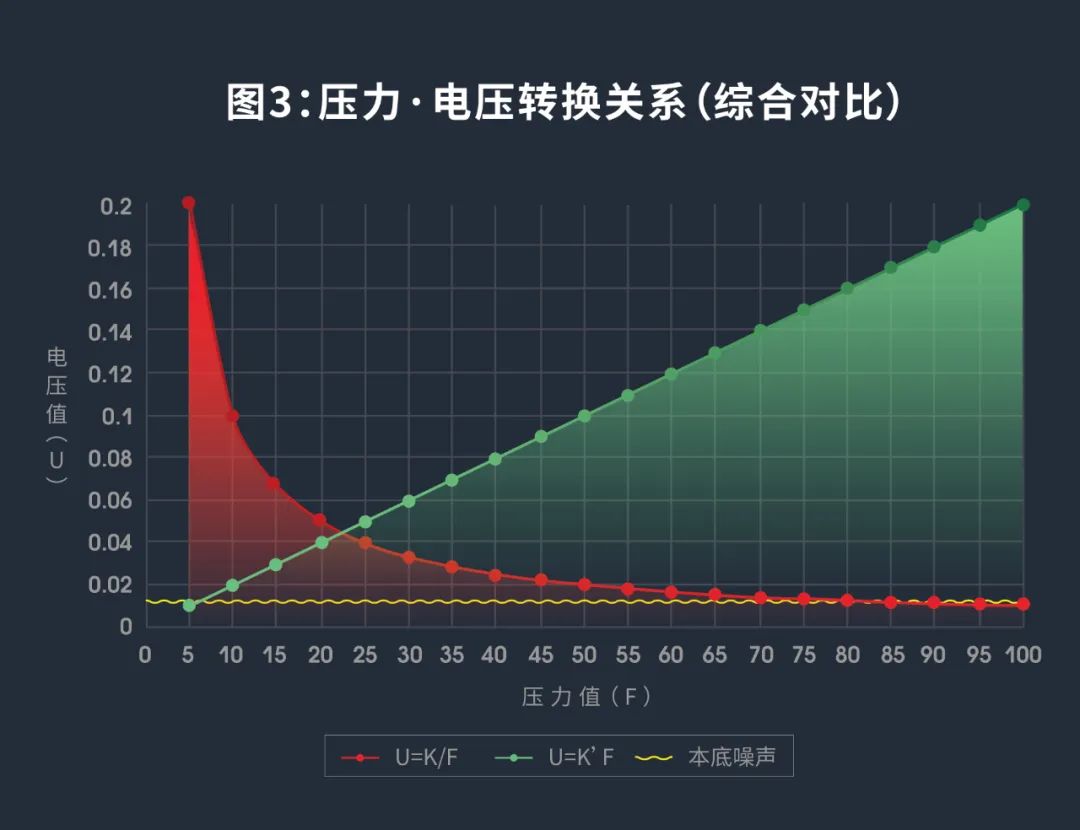

3.抗干扰。电路噪声是无法避免的,非线性状态下,随着压力值增加,电路本底噪声造成的误差也越来越大。新技术则有效降低了电路底噪带来的干扰。
大经中医此项新专利的应用,大幅提升了脉诊仪核心部件——压力测量单元的性能,更将脉诊数据获取的精确性提升到了一个新的高度。除了传感器放大电路的创新,大经中医脉诊仪在产品结构设计、下压控制技术、脉象识别算法等多方面进行了大量的创新。正是这些创新的积累,让大经中医脉诊仪真正实现了“还原经典、媲美真人”的卓越表现。
即将发布的大经中医脉诊仪将如何引领创新,重新定义脉诊设备?我们拭目以待。
